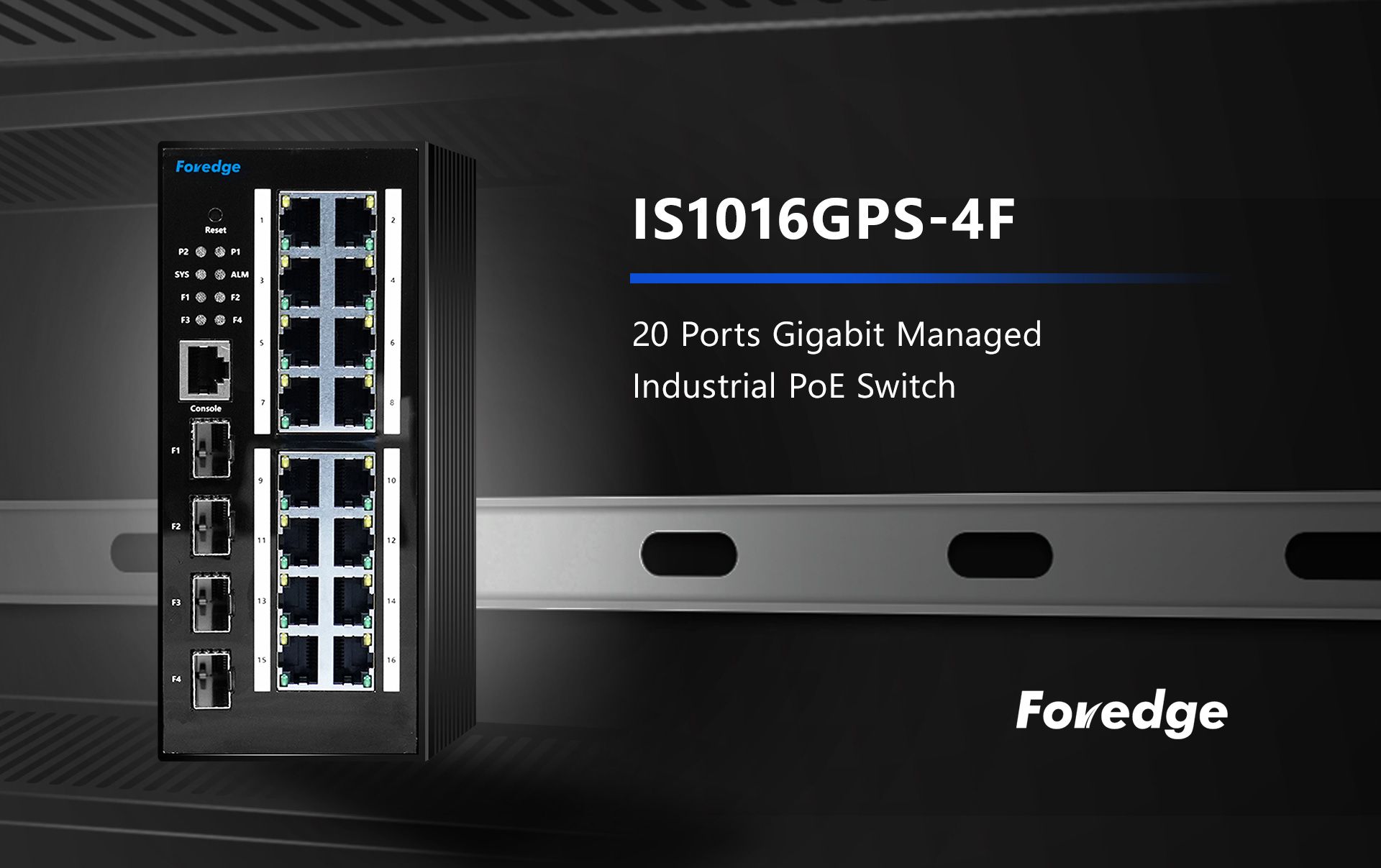

IS1016GPS-4F 20ポートギガビットマネージド産業用PoEスイッチ

ハードウェア

ネットワーク・インターフェイス

●16-Port 10/100/1000Mbps RJ45

● 4-Port 10/100/1000Mbps SFP module

コンソールポート×1

ネットワーク・プロトコル

● IEEE802.3、IEEE802.3i、IEEE802.3u、IEEE802.3ab、

IEEE802.3z、IEEE802.3ad、IEEE802.3x、IEEE802.3af/at、 IEEE802.1p、IEEE802.1q、IEEE802.1w、IEEE802.1d、

IEEE802.1s

パフォーマンス

● Switching capacity:40Gbps (Non-Block ）

● Forwarding ratet：29.8Mpps

● Packet buffer：4.1Mb

転送モデル：ストア＆フォワード

LEDインジケーター

電源インジケーター：P1,P2

システムインジケーター：SYS

アラームインジケーター：ALM

SFPポートインジケータ：Link&Act F1~F2

RJ45ポートインジケータ：POE&Link&Act 1~8

POEピン

● 1/2（ + ），3/6/(-) ；

電源

入力電圧： DC48-56V

入力ポートプラグイン式5ピン端子台、5.08mm

ピッチ（サポートデュアルDC電源バックアップ、内蔵

過電流保護、逆接続サポート)

無負荷電力：6W@52V DC

● Full load power: 486W@52V DC (POE full load output)

単一ポートの最大出力：30W

物理パラメータ

ケーシング：波型高強度金属ハウジング、IP40

取り付け：DINレール

● Dimension（ LxWxH ）：164mm×130mm×78.8mm

環境

コンディション

動作温度：-40〜 75

保存温度：-40〜 85

使用湿度：5%〜95% RH（結露なきこと）

保存湿度：0%〜95% RH（結露なきこと）

認証

CE/ROHS/FCC

ソフトウェア

プロトコル

IEEE 802.3：イーサネット・メディア・アクセス・コントロール（MAC）プロトコル IEEE 802.3i：10BASE-Tイーサネット

IEEE 802.3u：100BASE-TX高速イーサネット

IEEE 802.3ab：1000BASE-Tギガビットイーサネット

IEEE 802.3z：1000BASE-Xギガビットイーサネット（ファイバ）

IEEE 802.3ad：リンクアグリゲーション規格に準拠

IEEE 802.3x：フロー制御

IEEE 802.1p：Qos/Cosプロトコル第2層のトラフィック優先度について（マルチキャストフィルタリング）

IEEE 802.1q：VLANブリッジの動作

IEEE 802.1d：STPスパニングツリー

IEEE 802.1s：MSTPスパニングツリー

IEEE 802.1w：RSTPスパニングツリー

IEEE 802.3af

IEEE 802.3at

AIボタン

AIループ・プロテクト

AI PoE

AI VLAN

AIエクステンド

ディーエイチシーピー

DHCPスヌーピング

バーチャルLAN

4K VLAN

802.1q vlan、mac vlan、ip vlan

音声VLAN

MACテーブル

IEEE 802.1d

MACアドレスの自動学習とエージングをサポート

静的、動的、フィルタリングアドレステーブルをサポート

セキュリティ

パスワード保護

ポート番号、IPアドレス、MACアドレスによるユーザーアクセスの拒否 HTTPS、SSL V3、TLS V1、SSH V1/V2

IP-MAC-PORTの三項バインディングをサポート

ARP保護、IPソース保護、DoS保護 サポートDHCPスヌーピングとDHCP攻撃保護

802.1X認証、AAAをサポート

ポートセキュリティ、ポートアイソレーションをサポート

CPU保護をサポート

ソフトウェア

PoE マネジメント

Support PoE total power limit

Support PoE chip status view

Support PoE port priority setting

Support PoE power time period setting

ACL

L2（レイヤー2）～L4（レイヤー4）のパケットフィルタリング機能をサポート ポートミラーリング、ポートリダイレクション、流量制限、QoSリマークをサポート

品質保証

Support 16 port queues

ポート優先度、802.1P優先度、DSCP優先度をサポート

SP、RR、WRR、優先スケジューリングアルゴリズムをサポート

スパニングツリー

STP(IEEE 802.1d)、RSTP(IEEE 802.1w)、MSTP(IEEE 802.1s)をサポート。

ループ保護、ルートブリッジ保護、TC保護、BPDU保護、BPDUフィルタリングをサポート

マルチキャスト

IGMP v1/v2スヌーピングのサポート

マルチキャストVLANをサポート

マルチキャストフィルタリング、パケット統計、未知のマルチキャストの破棄をサポート

ストーム・サプレッション

マルチキャスト抑制

ブロードキャスト抑制

不明なユニキャスト抑制

リンクアグリゲーション

スタティック・アグリゲーション

ダイナミック・アグリゲーション

IP、MAC、ハイブリッドロードバランシングモードをサポート

最大32のアグリゲーション・グループ

アイピーブイシックス

IPv6 Ping、IPv6 Tracert、IPv6 Telnet

IPv6 SSH、IPv6 SSL

経営と メンテナンス

WEB管理（HTTP、HTTPS、SSL V3）

CLI（Telnet、SSH V1/V2、ローカルシリアルポート）

SNMP V1/V2/V3

LLDP、RMON

ARP保護、IPソース保護、DoS保護

CPU監視、メモリ監視

システムログ、採点警告

Ping、Tracert検出、ケーブル検出をサポート
